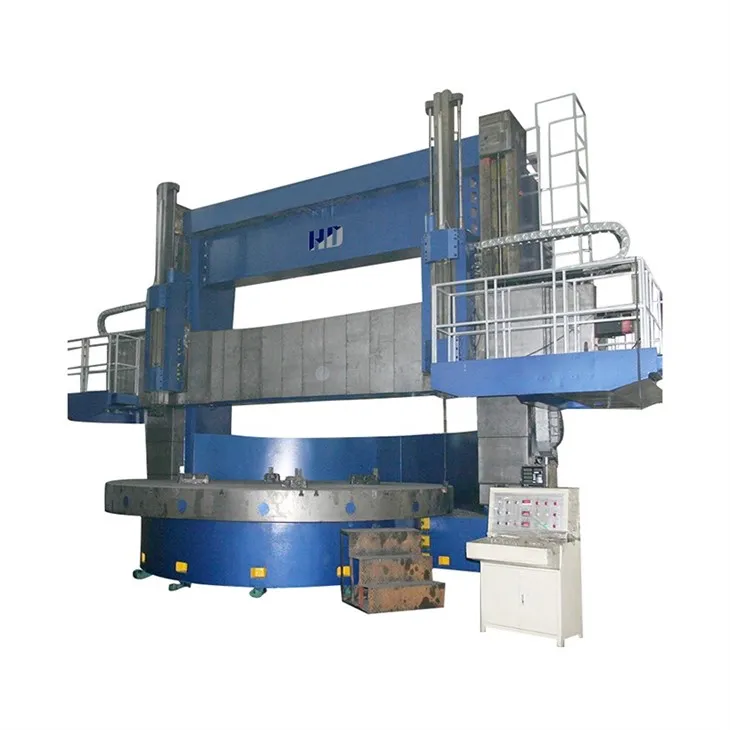

Aukštos kokybės CNC dviejų kolonų vertikalios tekinimo staklės

Modelis CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 CNC dvigubos kolonos vertikalios tekinimo staklės tinka juodųjų, spalvotųjų metalų ir kai kurių nemetalinių dalių grubiam ir smulkiam apdirbimui greitaeigiais plieno ir cementuoto karbido įrankiais. Jis gali apdoroti vidinius ir išorinius cilindrinius paviršius, galinius paviršius, vidinius ir išorinius kūginius paviršius ir griovelius.

1. Naudokite pažangų modulinį dizainą, FEM analizę, integruotą mechaninių ir hidraulinių technikų naudojimą, kad būtų užtikrintas didelis apdirbimo tikslumas.

2. SIEMENS CNC valdymas (pasirinktinai, FANUC ir GSK). Išskyrus CNC automatinį veikimo režimą, taip pat galite jį naudoti rankiniu būdu, kaip įprastą mašiną.

3. Su dideliu kintamo sukimo momento kintamo kintamosios srovės varikliu ir dviejų pakopų pavarų dėže, su lipnios juostos funkcija ir CSCS (pastovaus paviršiaus pjovimo greičio) funkcija.

4. Aukštos kokybės ir geros kokybės liejiniai, pagaminti savo liejykloje. po tinkamo terminio apdorojimo, užtikrinančio ilgą tarnavimo laiką ir stabilų tikslumą.

5. Skersinis bėgis yra įmontuotas legiruotojo plieno kreipiamojoje bėgyje (W.Cr, Mn), turintis ir apsauginį gaubtą. Hidrostatinis darbo stalas, pastovaus tūrio motorizuotas siurblys, atskirta hidraulinė stotis, alyvos aušintuvas – visos šios pažangios technologijos užtikrina klientui aukštą ir ilgą stabilų apdirbimą. Tikslumas.

6. Automatinė centrinio tepimo sistema su reguliariais intervalais ir tūriu. Didelio tikslumo rutulinis sraigtas, paremtas importuota guolių atrama.

7. Pavarų dėžėje naudojamos įžemintos pavaros, užtikrinančios didelį tikslumą ir ilgą tarnavimo laiką.

8. Plačiai naudojami importuoti pagrindiniai komponentai (elektriniai komponentai, servo variklis, servo pavara, hidrauliniai komponentai, guolis. planetinis greičio reduktorius)

9. Sukomplektuoti priedai ir geras aptarnavimas. Tiesiog pradėkite gamybą iškart po sąrankos.

Ši staklės yra dviejų stulpelių vertikalios tekinimo staklės, kuriose dešinysis įrankio stulpas yra CNC įrankio stulpelis, o kairysis įrankio stulpas yra paprastas stūmoklis. Staklės sudarytos iš pagrindinių dalių, tokių kaip portalas, darbastalis, pavarų dėžė, sija, vertikalus įrankių stulpas, elektros ir hidraulinė stotis.

Kairioji vertikali kolona, ​​dešinė vertikali kolona, ​​jungiamoji sija, darbo stalas ir kt. sudaro uždarą simetrišką rėmą. Skersinę siją varo kėlimo variklis, pavarų dėžė ir švino varžtas, kad būtų galima judėti aukštyn ir žemyn ant kolonėlės kreipiamojo bėgio. Pagrindinę darbo stalo pavarą varo kintamosios srovės variklis ir dažnio keitiklis per pavaras, kad sumažintų darbo stalo greitį, kad būtų pasiektas atitinkamas darbinis greitis. Pavarų dėžė turi patikimą veikimą.

Tinkamas įrankio stulpelis yra valdomas CNC, su bepakopiu greičio reguliavimu ir greita funkcija. Rankiniu būdu valdomas pulsu. Avino medžiaga yra QT{0}}. Įrankio stulpas yra T formos cilindro konstrukcija.

Horizontalus ir vertikalus kairiojo ir dešiniojo įrankio stulpelio judėjimas apima stumdomą plastikinį kreipiamąjį bėgelį, kuris pasižymi atsparumu dilimui ir ilgalaikiu tikslumu. Įrankio stulpelyje yra hidraulinis balansavimo cilindras, skirtas subalansuoti cilindro svorį.
