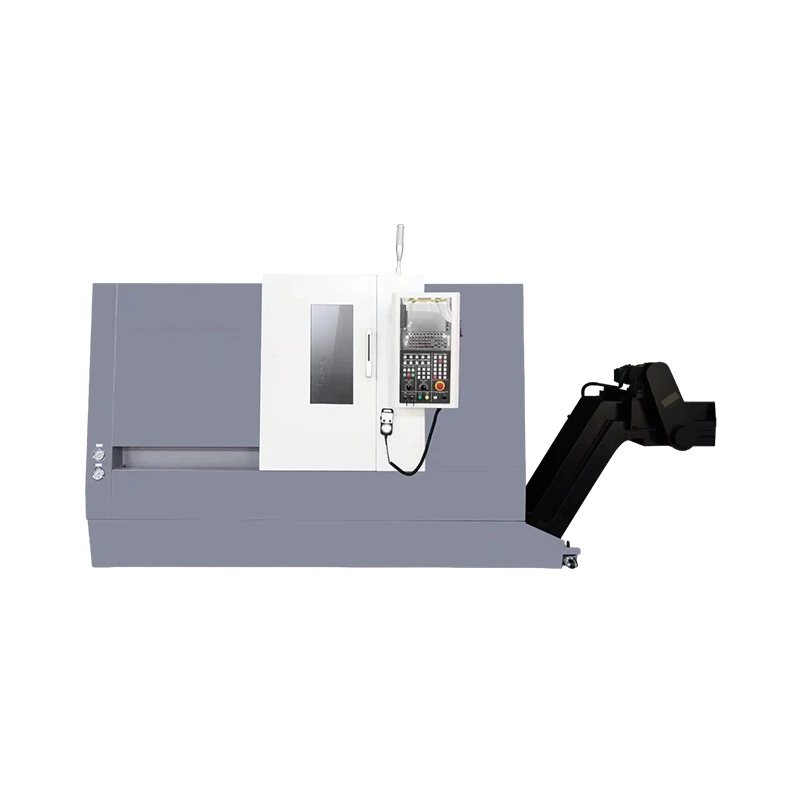

Modelis SAH4030/ SAH4042/ SAH4050/ TK350/ TK500/ TK1000 pasvirusioji cnc tekinimo staklės tinka veleno ir disko tipo dalių apdirbimui.

Specifikacijos parametras

Specifikacija	Vienetas	SAH4030	SAH4042	SAH4050
Pasvirimo kampas		45 laipsnių	45 laipsnių	45 laipsnių
Pasukite per lovos skersmenį	mm	400	400	400
Maks. siūbuoti per čiuožyklą	mm	120	120	220
Bėgio plotis	mm	286	403	363
Z ašies maks. kelionės	mm	400	420	500
X ašies maks. kelionės	mm	350	460	220
Veleno galas		A2-5	A2-5	A2-6
Suklio angos kūgis		Morzės 6	45	Morzės 6
Verpstės skylės skersmuo	mm	56	49	62
Veleno greitis	r/min	100-5000	100-5000	100-4500
Uodega		Nr	Nr	Hidraulinis slėgis
Įrankio postas		Gaujos tipas	Gaujos tipas	8 stočių servo bokštelis
Pagrindinis servo variklis	kw	5.5	5.5	7.5
Matmenys	mm	208015401515	214016001680	256016601800
Svoris	kg	1500	1800	2000

Specifikacija	Vienetas	TK350	TK500	TK1000
Supkitės virš lovos	mm	Φ420	Φ560	Φ560
Max.apdorojimo trukmė	mm	350	500	1000
Standartinis tekinimo skersmuo	mm	280	280	280
Maks. posūkio skersmuo	mm	300	400	400
Pasukite per kryžminę čiuožyklą	mm	285	350	350
Verpstės nosis		A2-6	A2-6/A2-8	A2-6/A2-8
Veleno angos sk.	mm	65	65/80	65/80
Maks. baro talpa	mm	50	50/66	50/66
Veleno greitis	aps./min	50-4500	50-4500/4000	50-4500/4000
Suklio variklis (nepertraukiamas/15min.	kw	7.5/11	11/15	11/15
Veleno galia maks. Sukimo momentas	N.m	117	235	235
Pakabuko dydis	Col	8	8	8
X/Z ašies greitoji eiga	m/min	30	30	30
X/Z ašies judėjimas	mm	175/410	210/560	210/1050
X/Z ašies variklio galia	kw	1.8	1.8	1.8
Tailstock kėbulo kelionė	mm	-300	450	900
Tailstock angos kūgis		(MT4#)	MT5#	MT5#
Tailstock centrinė struktūra		(tiesioginis centras)	Tiesioginis centras	Tiesioginis centras
Bokštelio tipas		Servo 8 stoties bokštelis	Servo 8 stoties bokštelis	Servo 8 stoties bokštelis
Įrankio dydis	mm	25*25/Φ40	25*25/Φ40	25*25/Φ40
Apdorojimo tikslumas		IT6	IT6	IT6
X/Z ašies padėties nustatymo tikslumas	mm	0.008	0.008	0.008
X/Z ašies pakartojamumas	mm	0.004	0.004	0.004
Mašinos svoris	kg	3300	4000	4800
Mašinos matmenys	mm	198015851750	275018601850	357018601850

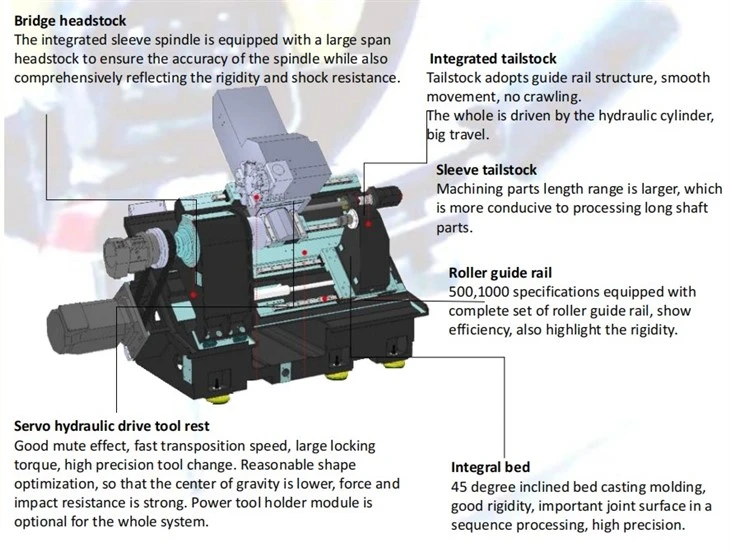

Produkto funkcija

Malonios išvaizdos, pagrįstos konstrukcijos konstrukcijos, patogios eksploatacijos mašinos, visos liejimo liejimo staklės, stabili struktūra, geras tvirtumas, didelis tikslumas, veleno bloko charakteristikos yra pritaikytos gamykliniams servo elektrinės ašies tyrimams ir plėtrai su dideliu greičiu ir dideliu sukimo momentu. mažas greitis, stabilaus veikimo charakteristikos, X eiga yra didelė, galima sumontuoti daugiau gaujos tipo įrankių, galios galvučių ar bokštelio, kad būtų galima atlikti sudėtingą tekinimą ir frezavimą.

Pamatų instrukcijos

Pamatų tvirtumas tiesiogiai lemia pagrindinį staklių tikslumą, todėl pamatai turi atitikti šiuos reikalavimus:

a) Kad būtų pašalinta vibracija eksploatacijos metu, pamatai turi būti kietas gruntas be įgriuvimo ar išsikraipymų ir turi apsaugoti nuo gruntinio vandens prasiskverbimo.

b) Pamatas neturi turėti įtrūkimų ir turi būti pakankamai tvirtas.

c) Pamatai turi būti statomi pagal pamatų brėžinius, pagrindo gylis nustatomas pagal vietos grunto būklę.
