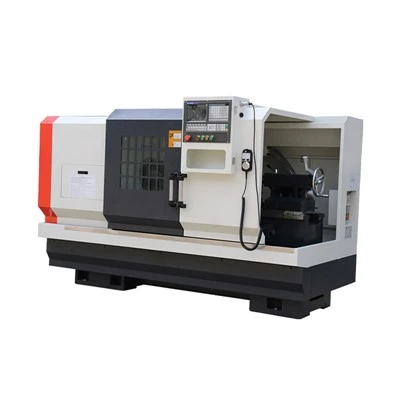

Modelis CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 plokščiosios CNC tekinimo staklės yra pagamintos iš didelio stiprumo ketaus, pridėtos specialios vario ir chromo medžiagos, kurios efektyviai pagerina staklių atsparumą dilimui ir stabilumą.

Specifikacijos parametras

Specifikacija	Vienetas	CK6140	CK6150	CK6160
Supkitės virš lovos	mm	400	500	600
Pasukite per kryžminę čiuožyklą	mm	220	250	395
Maks. posūkio skersmuo	mm	400	500	600
Maks. ruošinio ilgis	mm	550/750	1000/1500/2000	1000/1500/2000
Maks. posūkio ilgis	mm	420/620 (pakabukas)	850/1350/1850	850/1350/1850
Verpstės nosis		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Veleno angos skersmuo	mm	48/82	82/130	82/130
Suklio angos kūgis	mm	Collet / Metric 90	90 metrika / 140 metrika	90 metrika / 140 metrika
Suklio sūkių diapazonas	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Veleno poslinkio režimas		Bepakopis	Bepakopis	Bepakopis
Veleno variklis	kw	5.5	7.5	7.5
Chuck tipas		Įvorė / rankinis griebtuvas	Rankinis griebtuvas	Rankinis griebtuvas
Pakabuko dydis	Col	8	10/15	10/15
X/Z greitasis judėjimas	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
X ašies judėjimas	mm	280	280	320
Z ašies judėjimas	mm	550/750	1000/1500/2000	1000/1500/2000
Vadovo būdo tipas		Kietas bėgis	Kietas bėgis	Kietas bėgis
Bokštelio talpa		4	4	4
Tailstock rankovės skersmuo	mm	60	75	75
Plunksnos traversas	mm	100	150	150
Plunksna siaurėjanti		MT4	MT5	MT5
Mašinos matmenys	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Grynasis svoris	kg	1900/2200	2700/3100/3300	2800/3200/3400

Prekė	Vienetas	CK6163	CK6180	CK61100	CK61125
Maks. siūbuoti per lovos skersmenį	mm	Φ630	Φ800	Φ1000	Φ1250
Maks. pasukti per slydimo skersmenį	mm	Φ350	Φ480	Φ620	Φ870
Maks. ruošinio ilgis	mm	1000/1500/2000/3000	1500/2000/3000/5000
Maks. posūkio ilgis	mm	850/1350/1850/2850	1350/1850/2850/4850
Atstumas nuo veleno centro iki kreiptuvo	mm	315	400	500	625
Atstumas nuo veleno centro iki žemės	mm	1145	1130	1150	1275
Lovos kreiptuvo plotis	mm	550	600	755	755
Verpstės skylės skersmuo	mm	104	104	130	130
Verpstės nosis		C11/A211	C11/A211	A2-15	A2-15
Suklio sūkių diapazonas	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Suklio greičio žingsnis		4 pavaros, bepakopis
Pavarų perjungimas		Rankinis/Automatinis	Rankinis/Automatinis	vadovas	vadovas
Pagrindinis servo variklis	kw	11kw	11kw	22kw	22kw
Tailstock rankovės skersmuo	mm	φ100	φ100	φ160	φ160
Tailstock rankovių kelionė	mm	250	250	300	300
Tailstock rankovės anga kūginė		Morzės 5	Morzės 6	Morzės 6	Morzės 6
Elektrinių įrankių stulpas	tipo	Vertikali keturių stotelių	Vertikali keturių stotelių	Vertikali keturių stotelių	Vertikali keturių stotelių
	įrankio keitimo laikas	3.6S	3.6S	3.6S	3.6S
	dydis	250*250	250*250	300*300	300*300

Produkto funkcija

Skaitmeninė valdymo sistema naudoja Siemens, Fanuc, GSK sistemą, garsų vietinį rutulinį varžtą ir didelio tikslumo sraigtinį guolį.

Priimkite didelio tikslumo veleno guolių grupę ir veleną su tiksliu surinkimu ir dinaminio balanso bandymu, kad būtų užtikrintas didelis tikslumas, mažas triukšmas ir stiprus tvirtumas.

Priverstinis automatinis tepimo įtaisas naudojamas fiksuoto taško kiekybiniam varžtų ir kreipiamųjų bėgelių sutepimui kiekviename tepimo taške. Kai yra nenormali būklė arba nepakanka alyvos, automatiškai generuojami įspėjamieji signalai. Buitinis rankinis 3 žandikaulio savaiminio centravimo griebtuvas yra standartinis.
